通用電工 電子 高頻電路實驗室成套設備
編號:N20084242336
電工電子實驗室:

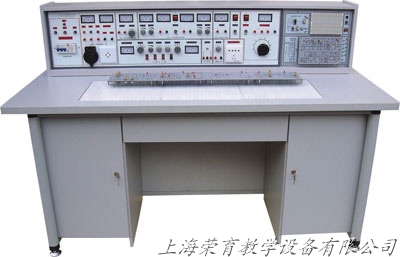

TRY-318A型通用電工、電子、高頻電路實驗室成套設備
構成與配備（以二十四座為例）
1、實驗桌：12張學生實驗桌，一桌二座，尺寸：160×70×78cm。實驗桌中央設置通用九孔電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張實驗桌配有一粒膠皮板，保護通用底板與桌麵(如需要在桌上放置電動機、焊接等)。實驗桌下部是元件儲存櫃，放置實驗元器件。
2、示教控製台：分別控製12台學生台的電源。通用電路板演示屏立在實驗台上，尺寸為160×70cm。用於講解、演示。
3、實驗台：共13台，學生實驗桌及示教控製台上各配備1台。
4、高頻電路實驗係統13套：該係統含有相配套的電源、信號源、電路實驗區、電路開發區。主體采用獨特的兩麵板工藝，正麵貼模，印有原理圖及符號，反麵為印刷導線並焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗幹擾性，盒體透明直觀，為了便於存放、移動，該係統做成箱式，使用方便。
5、器材配備：13台180W電動機，26隻時間繼電器，26隻熱繼電器，65隻交流接觸器，156隻交直流電表，13隻萬用表， 13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控矽、邏輯電平開關及邏輯電平指示、傳感器等元件盒(元件已裝在元件盒內)。
6、用戶自備器材：示波器（20MHZ以上，型號不限），功率表，滑線變阻器，高頻毫伏表（20MHZ以上），掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
2、示教控製台：分別控製12台學生台的電源。通用電路板演示屏立在實驗台上，尺寸為160×70cm。用於講解、演示。
3、實驗台：共13台，學生實驗桌及示教控製台上各配備1台。
4、高頻電路實驗係統13套：該係統含有相配套的電源、信號源、電路實驗區、電路開發區。主體采用獨特的兩麵板工藝，正麵貼模，印有原理圖及符號，反麵為印刷導線並焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗幹擾性，盒體透明直觀，為了便於存放、移動，該係統做成箱式，使用方便。
5、器材配備：13台180W電動機，26隻時間繼電器，26隻熱繼電器，65隻交流接觸器，156隻交直流電表，13隻萬用表， 13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控矽、邏輯電平開關及邏輯電平指示、傳感器等元件盒(元件已裝在元件盒內)。
6、用戶自備器材：示波器（20MHZ以上，型號不限），功率表，滑線變阻器，高頻毫伏表（20MHZ以上），掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
●實驗項目:
(一)通用電工實驗項目:TRY-21A型通用電工實驗室設備
(二)通用電子實驗項目:TRY-21B型通用電子實驗室設備
(三)高頻電路部分：
|
1．調諧放大電路 |
7．幅度調製電路 |
|
2．通頻帶擴展電路 |
8．幅度解調電路 |
|
3．LC振蕩電路 |
9．分立元件組成的頻率調製與解調電路 |
|
4．石英晶體振蕩器電路 |
10．集成電路組成的頻率調製器 |
|
5．諧振功率放大電路 |
11．集成電路組成的壓控振蕩器及鎖相環電路 |
|
6．丙類高頻功率放大電路 |
12．波形變換電路 |
