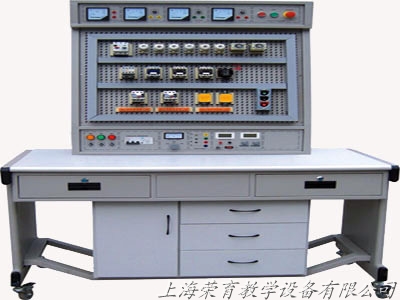

RYW-01B型 中級維修電工技能培訓考核裝置

一、概述

     “RYW-01B型維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研製生產的，可對《初級維修電工技術》和《中級維修電工技術》教材中列出的電氣控製線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、特點

1、電氣控製線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；

2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資；

3、技能培訓用的控製線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

三、技術性能

1.輸入電壓：三相四線製380V±10% 50Hz

2.工作環境：環境溫度範圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：157×73×150cm3

四、實驗項目：

1.三相異步電動機直接啟動控製

2.三相異步電動機接觸器點動控製線路

3.三相異步電動機接觸器自鎖控製線路

4.三相異步電動機定子串電阻減壓啟動手動控製線路

5.三相異步電動機定子串電阻減壓啟動自動控製線路

6.Y-△啟動自動控製線路

7.用倒順開關的三相異步電動機正反轉控製

8.接觸器聯鎖的正反轉控製線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路

10.雙重聯鎖的三相異步電動機正反轉控製線路

11.單向減壓啟動及反接製動控製線路

12.能耗製動的控製線路

13.三相異步電動機的順序控製

14.三相異步電動機的多地控製

15.工作台自動往返控製線路

16.三相線繞式異步電動機手動控製線路

17.三相線繞式異步電動機自動起動控製線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鑽床電氣控製線路

20.KT12-25J/1凸輪控製器控製線路
21.日光燈接線

22.單相整流裝置電路的組裝

23.並聯型矽穩壓管穩壓電路的組裝

24.串聯型晶體管穩壓電路的組裝

25.JS20單結晶體管時間繼電器

26.JSJ型晶體管時間繼電器

27.接近開關

28.微音放大電路的測試

29.智力競賽搶答器

30.依靠漏電流觸發的簡易交流開關電路

31.家用調光台燈電路

32.接觸器控製雙速電動機的控製線路

33.時間繼電器控製雙速電機的控製線路

34.按定子電流原則加入勵磁的起動控製線路

35.簡易同步電動機的能耗製動控製線路

36.並勵直流電動機電樞回路串電阻起動與調速

37.帶有能耗製動的反轉控製線路

38.勵磁反接製動的控製線路
39.晶閘管—直流電機調速



五、裝置的配備

(一) DW01電源、儀器控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。

(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。(2) 交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4、整流二極管：IN5408四隻
（二）實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1．DW-01維修電工實訓組件（一）

掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。

2．DW-02維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DW-03維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4．DW-04維修電工實訓組件（五）

   掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。

5．DW-05電工技能實訓組件（四）

提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

6．線繞式異步電動機轉子電阻箱

7．電磁調速電機控製箱

8．電子線路安裝板用於電子線路板調試時線路板的固定

9．直流並勵電動機DC220V

10．三相鼠籠電動機AC380V（Y）

11．三相鼠籠電動機AC380V（△）

12. 雙速異步電動機AC380V（△/YY）

13. 三相線繞式異步電動機AC380V（Y）

14. 三相同步電動機交流380V（Y）

15. 電磁調速電動機

16. 不鏽鋼電機導軌、光碼盤測速係統（日本歐姆龍1024光碼盤及數顯轉速表）

17. 實驗用器件

控製屏正麵大凹槽內，設有兩根不鏽鋼方管,可掛置各實驗組件。
