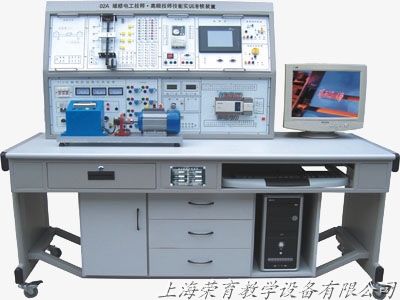

“RYJS-02A型維修電工技師、高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研製的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件於一體。適合PLC可編程控製、變頻調速控製、網絡通訊實訓教學及技師技能鑒定考核。

一、裝置特點

（一）本套係統含教師主站和學生從站實訓裝置，每套實訓裝置均由控製屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。

（二）采用掛件結構，具有開關量、模擬量、變頻調速、控製對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控製實訓教學。

（三）工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC係統進行連接。學生裝置（從站）的PLC運行PLC控製對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控製要求。每個學生單獨可以進行操作控製，通過PLC可以完成對上述各種實訓對象的控製，並通過MCGS組態軟件進行實時監控。

（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控製屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

二、技術性能

1.輸入電源：三相四線（或三相五線）~380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3.裝置容量：＜0.5KVA

4. 外形尺寸：1630mm×730mm×1300mm

5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三、實訓裝置的基本配置及功能

    實訓裝置由控製屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。

（一）控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）

1、三相四線380V交流電源經空氣開關後給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製，同時具有漏電告警指示及告警複位。定時器兼報警記錄儀：平時作時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由於接線或操作錯誤所造成的漏電告警次數。

2、直流電源：直流電壓0~15V可調輸出一路，直流電流0~20mA可調輸出一路。

3、直流電壓/電流表：由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0~200 mA、精度0.5級。4、功能模塊：八位電平顯示、八位邏輯電平輸出、八隻點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若幹。

5、FX主機實訓組件：配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入），FX1N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。

（二）實訓掛箱

序號	實訓考核模塊	序號	實訓考核模塊
1	搶答器/音樂噴泉	10	工業洗衣機/電鍍生產線
2	裝配流水線/十字路口交通燈	11	步進電機/直線運動
3	水塔水位/天塔之光	12	直流電機控製/溫度控製
4	自動送料裝車/四節傳送帶	13	皮帶運輸機
5	多種液體混合裝置	14	隧道風機
6	自動售貨機	15	繼電接觸控製
7	自控軋鋼機/郵件分揀機	16	三菱FR-S520SE-0.4KW（帶RS485）
8	機械手控製/自控成型機	17	5.7英寸三菱GT1150-QBBD-C
9	四層電梯

四、電機導軌、光碼盤測速係統及數顯轉速表：包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌麵板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。

五、三相鼠籠異步電機：交流380V/△

六、實物模型（用戶根據需要進行選購）

1、RYM-01挖土機（單價1500元/台）

2、RYM-01推土機（單價1500元/台）

3、RYM-01機械手實訓模型（單價18600元/台）

4、RYM-01小車運動控製係統實訓模型（單價4200元/台）

七、實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料，電腦桌聯體設計，造型美觀大方。

（一）PLC模擬對象基本應用實訓

1.電動機點動與自鎖控製 2.電動機正反轉控製 3.電動機帶延時正反轉控製 4.電動機星/三角換接起動控製 5.搶答器控製（優先級、數值運算） 6.數碼顯示控製 7.裝配流水線控製 8. 音樂噴泉控製 9.天塔之光控製（閃爍、發射、流水型） 10.水塔水位控製（自動/手動，自診斷） 11.十字路口交通燈控製（聲效、自動/手動） 12.自動送料裝車係統控製 13.四節傳送帶控製 14.多種液體混合裝置控製

15.機械手控製 16.自控軋鋼機控製 17.郵件分揀機控製 18. 自控成型機控製 19.自動售貨機控製 20.四層電梯控製 21.自動洗衣機控製 22.步進電機控製 23.直線運動控製 24.電鍍生產線控製 25.溫度控製控製 26.直流電機控製 27.皮帶運輸機控製 28.隧道風機控製

（二）PLC、變頻器、觸摸屏的綜合應用實訓

29.變頻器功能參數設置與操作 30.變頻器報警與保護功能 31.變頻器無級調速 32.變頻器控製電機正反轉 33.外部端子點動控製 34.多段速度選擇變頻調速 35. 外部模擬量（電壓/電流）變頻調速 36.瞬時停電啟動控製 37.PID變頻調速控製 38.PLC控製變頻器外部端子的電機正反轉

39.基於PLC的程序運轉控製 40.基於PLC模擬量控製變頻開環調速 41.基於PLC通信方式的變頻器開環調速 42.基於PLC通信方式的速度閉環定位控製 43.基於PLC模擬量方式的變頻器閉環調速 44.PLC與人機界麵觸摸屏通訊控製 45.PLC、人機界麵觸摸屏與變頻器通訊控製 46.PLC與人機界麵觸摸屏數字量調速 47.PLC與人機界麵觸摸屏模擬量調速
