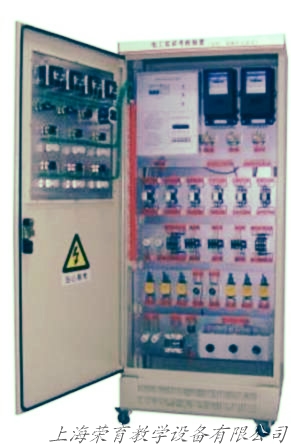

TRY-760A初級電工、電拖實訓考核裝置(櫃式)
初級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規範”的內容要求,根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定於一體的多功能櫃式設備。  整台設備以標準的電氣控製櫃為主櫃,利用櫃體的雙麵空間,布置電器 及配套實驗器材,能完成初級電工考核鑒定中的電力拖動控製與照明電路的實操項目,該電工、電拖實訓考核裝置堅持理論聯係實際的原則,突出技能訓練,注重針對性、實用性、科學性,經全國多家職業技能訓練中心、職校、技校使用證明,該櫃體設計合理、實操方便,占地麵積少。為延長電器的使用壽命,各電器的接點都與接線端子相連,再讓學生在接線端子上接線,連接電機、電器來完成各項控製實驗,有效降低材料消耗,延長使用壽命。該套設備適用於各勞動職業技能鑒定部門,同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
結構及電器配置 :
該裝置按標準電氣控製櫃設計製造規格,充分利用雙麵位置,櫃內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等,以及電氣控製所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等,為了延長電器使用壽命,各電器的接點都與接線端子相連,再由接線端子與被控製電氣連接。
主要技術參數 :
1、輸入電源:電壓AC380V,電流5A。
2、外形尺寸:700×500×1700cm |
|
實驗操作項目 :
|
1、單相起動停止控製電路;
2、異步電動機點動控製電路;
3、異步電動機兩地控製電路;
4、異步電動機聯鎖正反轉控製電路;
5、雙重聯鎖正反轉控製電路;
6、自動順序起動控製;
7、手動順序起動控製;
8、異步電動機星、三角控製電路;
9、異步電動機能耗控製電;
10、異步電動機反接製動控製電路;
11、自動往返控製電路;
12、正反轉點動、起動控製電路;
13、帶有點動的自動往返控製電路;
14、異步電動機自鎖控製電路;
15、異步電動機單向點動、起動控製電路;
16、電阻降壓起動控製電路;
17、C620-1型車床控製電路;
18、電動葫蘆電氣控製電路; |
19、白熾燈控製電路;
20、日光燈控製電路;
21、觸摸開關控製白熾燈電路;
22、聲控開關控製樓梯白熾燈電路;
23、人體感應開關控製樓梯白熾燈電路;
24、單相電度表直接安裝電路;
25、單相電度表間接安裝電路;
26、三相電度表直接安裝電路;
27、三相電度表間接安裝電路;
28、電壓表、電流表安裝電路;
29、一台電流互感器用於單相回路的接線電路;
30、三台電流互感器接成星形接線電路;
31、三台電流互感器接成三角形接線電路;
32、Y3150型滾齒機控製電路;
33、單相電動機控製電路;
34、電流互感器與電流表配用接線電路;
35、兩台電流互感器差接接線電路;
36、轉換開關和電壓表測量三相電壓接線電路 |
………………自由設計項目。 |
|
