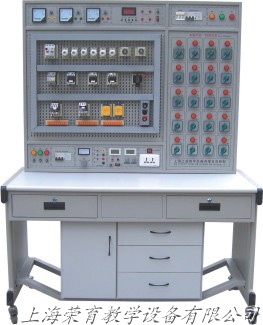

機床電氣控製技術及工藝實訓考核裝置主要由實訓桌、電源控製箱、實訓元器件模塊、網孔板（產品）組成，網孔板表麵均布“ㄱ”字網孔，元器件和走線槽等裝在特製的底座上，底座與網孔板相配套，實訓時不需多人配合費好多時間把元器件用螺絲逐個固定在網孔板上，僅需取出相應的元器件模塊,在網孔板上選好位置一插一拉即可緊緊地固定在網孔板上，構思巧妙，克服了一直以來圍繞所有廠家網孔板實訓設備實訓考核時所需的煩鎖的螺絲固定元器件的難題。元器件的合理安裝、線路的合理布局，全部由學生自行完成，有效培養學生的電工技能和工藝操作。添加元器件能完成大中專院校、職校、技校的《機床電路訓練》、《電工技能訓練》、《維修電工技能訓練》、《電氣控製技術》等相關電工技能、電工儀表與測量課程實訓，也可作為電工考證的考核設備。

1.電路元器件不需用原始的固定方法，原始方法是非常費力費時間，把電氣元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限製）。本裝置僅需把元器件一插一拉即可牢牢地固定在網孔板上（采用構思巧妙的導軌式，產品，防冒必究），操作方便、更換電氣元件快捷、易擴展功能或開發新實訓考核項目。

2.操作台隻需三相四線交流電源即可投入使用、占地麵積小、節約用房、減少基建投資。

3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全，各電源輸出均有監示及短路保護功能。

1.輸入電壓：三相四線 380V±10%  50Hz

2.工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量：＜1.5KVA

4.外形尺寸：1600mm×750mm×1650mm

5.測量儀表

（1）～5A電流表3隻，型號6L2，精度1.5級

（2）智能型功率，功率因數表

    由微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率，精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。

6.電源輸出

（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。

（2）直流穩流穩壓電源：一組0-30V/2A直流穩流穩壓電源輸出，多圈電位器連續調節，具有預設式限流保護功能。

（3）配備三極、四極插座多組。

7.學生用電控製：裝配20隻學生電源通斷開關及相應工作狀況指示。具有總的漏電和過載保護。

1.輸入電壓：三相四線製 380V±10%  50Hz

2.工作環境：-5℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量：＜1KVA

4.外形尺寸：單人座1300×750×1650，雙人座1650×750×1650

5.電源輸出

（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。

（2）交流電壓表：0～500V 1隻，精度1.5級

（3）交流電流表：0～5A  3隻，精度1.5級

（4）配備單三相插座多組

鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨密度板，結構堅固，造型美觀。
