·概述

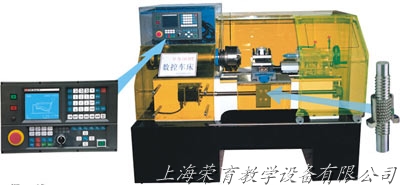

     XKC6136型數控教學車床是教學科研用數控機床。 該機床是典型的機電一體化產品，除采用穩定可靠的K1TB-II-E車床用數控係統外， 硬件配置更具有相當的剛性、強度及製造精度；同時，其外形美觀大方，主軸箱蓋及防護體均（jun1）采用進口有機透明材料製作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動 回轉刀架，通過編程對各種軸類，盤類等塑料零件能自動完成加工任務，如外圓柱 麵、圓錐麵、圓弧麵、螺紋等工件的切削加工，並能進行切槽，鑽孔等工作。

·特 點

1、穩定可靠的K1TB-II－E專用車床數控係統；
2、全自動四工位數控回轉刀架，能滿足較複雜零件的加工使用要求；
3、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重複定位精度高，轉矩大；
4、采用高級變頻調速電機驅動主軸，實現無級變速，保證切削線速度穩定；
5、操作方便舒適，符合現代人機工程學的優化思想；
6、車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業汙染；
7、外形美觀大方，彰顯實驗場所品質。

·用 途

·數控係統主要功能

1、從外置到內核均與日本FANUC全麵兼容的係統；
2、係統采用硬件插補技術，快進速率可達12米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控製精度高，脈衝當量為0.02mm；
5、有串行RS232通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度；
7、係統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。

·主要技術參數

三爪卡盤	ø160mm
床身上最大回轉直徑	ø350mm
最大工件長度	500mm
電動刀架	四工位
主軸孔徑	ø40mm
主軸轉速、無級變速	100-1500rpm
進給量範圍	50-1000mm/min
主電動機功率	0.75KW
機床外形尺寸	1670×810×1500mm
機床重量	350Kg
