RYSY-01 型PLC可編程控製器實驗裝置
PLC可編程控製器是以微處理機基礎發展起來的新型工業控製裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控製中占據了主導地位，並且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗係統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控製器的控製原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
二、係統構成

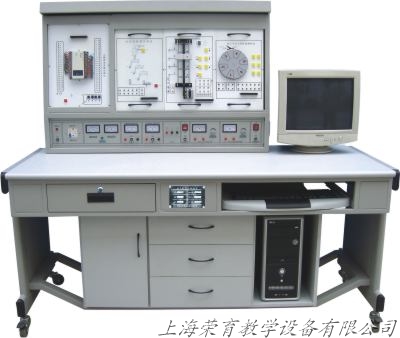

1、PLC可編程控製器實驗台
2、PLC可編程控製器實驗裝置
3、PLC可編程控製器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控製器實驗台
（一）功能、特點
1）實驗台包括
◆ 交流電源輸入區 ◆ PLC主機 、編程電纜
◆ LED發光管、指示燈 ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關） ◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A ◆ PLC輸入 、輸出端口
◆ 直流電機、繼電器
2）PLC主機的輸入輸出端口均（jun1）已引到麵板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控製。
3）PLC主機一般采用日本原裝的三菱係列主機。如用戶要求時也可配備其他型號主機。
4）RYS-01型實驗台本身帶有24V2A的電源。可以直接用於輸出負載或與演示裝置接口或與其它對應裝置相連。
5）實驗台結構采用掛箱式，便於實驗項目擴展和用戶第二次開發。
6）雙口接線法：PLC實驗台與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家的單一連接法相比具有絕對優越性。
7）可完成PLC控製原理基本實驗、應用實驗以及用於真正的工業控製。 |
|
（二）實驗項目
|
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控製實驗
8．攪拌器的PLC自動控製實驗
9．LED數碼官顯示PLC自動控製實驗
10．四層電梯的PLC自動控製實驗
11．加工中心刀具庫選擇控製實驗 |
12．藝術彩燈造型的PLC控製實驗
13．電機的自動控製實驗
14．步進電機的PLC控製
15．模擬電視發射塔實驗實驗
16．自動送料裝車係統控製實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控製係統實驗
20．郵件自動分揀實驗
21．自動洗衣機控製係統模擬實驗
22．電鍍過程控製實驗 |
|
|
三、PLC可編程控製器實驗裝置

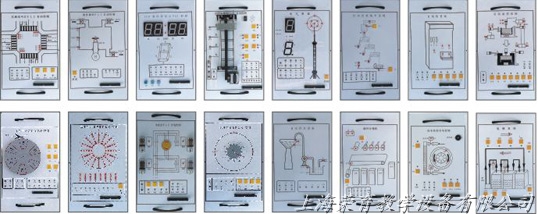

該裝置是為了配合PLC可編程控製器實驗台使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控製過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，目前每套演示裝置主要由十七塊實驗掛箱組成（實驗掛箱尺寸：40×24×6 cm3），它們的型號分別為：
|
1）PLC001 交通信號燈PLC自動控製
2）PLC002 攪拌器的PLC自動控製
3）PLC003 LED數碼管顯示PLC自動控製(實物)
4）PLC004 四層電梯的PLC自動控製（實物）
5）PLC005 加工中心刀具庫選擇控製（實物）
6）PLC006 藝術彩燈造型的PLC控製
7）PLC007 電機的自動控製（實物）
8）PLC008 步進電機的PLC控製（實物）
9）PLC009 模擬電視發射塔 |
10) PLC010 自動送料裝車係統
11)P LC011自動售貨機
12)PLC012 自動成型係統
13)PLC013 水塔自動供水係統
14)PLC014 郵件自動分揀係統
15)PLC015 自動洗衣機係統
16)PLC016 電鍍係統
17）PLC017 基礎實驗 | |
|
四、技術參數
◆PLC主機：輸入：24點 輸出16點(可選擇)
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護◆外形尺寸：160×75×140 cm3
|
|
