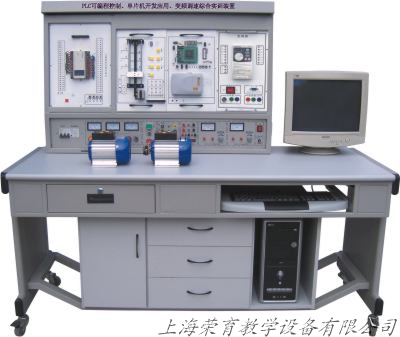

三、裝置構成
（一）PLC部分
1．PLC可編程控製器實訓台：提供三相電源，直流穩壓電源及安全保護裝置
2．PLC可編程控製器實訓裝置(掛箱規格：40×24×6 cm3)
|
1）PLC001交通信號燈PLC自動控製
2）PLC002攪拌器的PLC自動控製
3）PLC003LED數碼管顯示PLC自動控製（實物）
4）PLC004四層電梯的PLC自動控製 （實物）
5）PLC005加工中心刀具庫選擇控製（實物）
6）PLC006藝術彩燈造型的PLC控製
7）PLC007電機的自動控製（實物）
8）PLC008步進電機的PLC控製（實物）
9）PLC009 模擬電視發射塔
10）PLC010 自動送料裝車係統 |
11）PLC011 自動售貨機
12）PLC012 自動成型係統
13）PLC013 水塔自動供水係統
14）PLC014 郵件自動分揀係統
15）PLC015 自動洗衣機係統
16）PLC016 電鍍係統
17）PLC017 繼電器控製（一）
18）三相鼠籠電動機
19）基礎實驗裝置 |
3．PLC可編程控製器操作桌
4．編程應用軟件
5．仿真教學軟件
6．工控組態軟件
7．PLC可編程控製器（接口都已引到麵板）及轉接通迅電纜。
8．電腦或手持編程器（用戶自備或代購）
（二）單片機部分
1．DP–01 單片機實驗掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C總線接口
2．DP–02 單片機實驗掛箱（二）
8251串引口擴展、232總線串引接口、單片機最小應用係統1、單片機最小應用係統2、拔碼開關輸出
3．DP–03 單片機實驗掛箱（三）
ISD 1420語音控製、IC卡讀寫接口、實時時針/日曆、USB接口、RS232轉RS485接口
4．DP–04 單片機實驗掛箱（四）
8279接口電路、8255 I/O擴展、8155 I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗模塊
5．DP–05 單片機實驗掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控製、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗
6．DP–06 單片機實驗掛箱（六）
十六位邏輯電平顯示、繼電器控製接口、常用器件接口、八位邏輯電平輸出、單項脈衝、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7．DP–07 單片機實驗掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
8．DP–08 單片機實驗掛箱（八）
單片機與CPLD實驗、sh51仿真器
（三）頻率調速部分：配備三菱FR-S520變頻器及相關接口附件。
四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三隻電壓表指示輸出電壓
B．~220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控製器：
品牌、型號：三菱FX1N40–40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150 cm3 |
