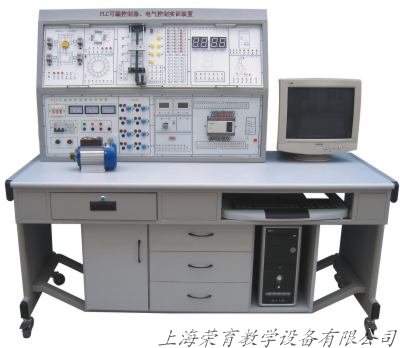

本實訓裝置集可編程邏輯控製器、Gx Developer編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等於一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控製訓練。裝置配備的主機采用應用廣泛的日本三菱FX係列（FX1N -40MR內置數字量輸入24路數字量 輸出16路）可編程控製器，配套SC-09通信編程電纜、三相鼠籠異步電機，並提供實訓所需的+24V/1A、+5V/1A直流電源。

本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控製器技術》、《電氣及PLC控製技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

1.輸入電源：三相四線（或三相五線）~380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量：＜500VA

4.重    量：＜110Kg

5.外形尺寸：1600mm×750mm×1600mm

6.安全保護：具有漏電壓、漏電流、過載保護裝置

1.實訓控製屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2.實訓桌：鋼木結構，桌麵為防火耐磨材料製作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3.網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，隻需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4.控製櫃：

（1）交流電源控製單元

三相四線380V交流電源經空氣開關後給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製，同時具有漏電告警指示及告警複位。

提供三相四線380V、單相220V電源各一組，由啟停開關控製輸出，並設有保險絲保護。

（2）定時器兼報警記錄儀

    定時器兼報警記錄儀，平時作時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由於接線或操作錯誤所造成的漏電告警次數。

（3）直流電源、直流電壓/電流表、邏輯輸出及指示等

    直流電壓：0~10V可調輸出；直流電流：4~20mA；直流數字電壓表/電流表；電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0~200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若幹。

（4）主機實訓組件

配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入16路數字量輸出）、RS-422通信口、SC-09通信編程電纜（也可選用其他品牌主機，價格另儀）。

6.三相鼠籠異步電機，交流380V/△ 1台

7.PLC仿真實訓軟件主要功能和特點

（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，並對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）

2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

4.數碼顯示控製（實物）

5.搶答器控製（優先級、數值運算，具有聲效功能）

6.天塔之光控製（閃爍、發射、流水型）

7.音樂噴泉控製（具有聲效功能）

8.十字路口交通燈控製

9.水塔水位控製（自動/手動，自診斷）

10.自動送料裝車係統控製

11.四節傳送帶控製

12.裝配流水線控製

13.多種液體混合裝置控製

14.自控成型機控製

15.自控軋鋼機控製

16.郵件分揀機控製

17.自動售貨機控製

18.機械手控製

19.四層電梯控製（實物）

20.加工中心控製（實物）

21.直線運動位置檢測、定位控製（實物）

22.步進電機運動控製（實物）
