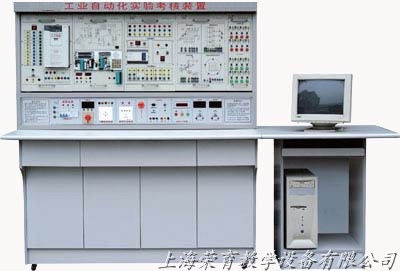

RYG-01工業自動化實驗考核設備 RYG-01工業自動化實驗考核設備是集單片機、可編程控製器(PLC)、變頻調速器於一體的工業自動控製理論的理想實驗實訓考核設備。
單片機：采用目前廣為流行的51係列單片機，並配有51仿真器及編程器，實驗係統采用掛箱結構和多功能實驗考核係統。因此實驗設備不僅僅局限於實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全麵的單片機實驗考核係統。
可編程控製器(PLC)：采用目前較為流行的日本三菱FX1N主機，實驗程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反複使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。
變頻器：采用日本三菱FR-A4540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置。
一、外形尺寸及電氣參數：
1、實驗台：外形尺寸：1500mm×700mm×760mm
1、實驗屏尺寸：1500mm×800mm
3、輸入電壓：AC380V
4、輸出電壓：AC380V AC220V DC24V DC5V
5、具有三相漏電保護：
6、具有緊急停止開關：
7、PLC主機型號：三菱FX1N-40MR
8、變頻器主機型號：三菱FR-A4540-1.5K
9、51仿真器、編程器型號：BF51 |
|
二、實驗內容：
（一）單片機單元： 自由實驗係統：包括MCS51單片機最小係統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗係統板可做單片機的輸入、輸出口的實驗，數據傳送實驗,多字節加法實驗,雙字節乘法實驗,數製轉換實驗,數據排續實驗,分支程序設計實驗,布爾操作及子程序設計實驗,定時器計數器實驗,外部及內部中斷實驗,鍵盤及顯示實驗,AD轉換實驗，單片機與單片機通訊實驗（需二台實驗係統）,單片機與PC機通訊實驗,音樂實驗,E2PROM存儲器實驗等。單片機實驗係統可以方便地將51的所有32個輸入、輸出端口用排線引出，以方便開發程序之用。 係統同時提供單片機參考實驗程序：1.跑馬燈實驗程序 2.可控製速度的流水燈實驗程序 3.電子搶答器實驗程序4.音樂<蘭花草>實驗程序5. 音樂<生日快樂>實驗程序6.六首音樂門鈴實驗程序7.十進製計數器實驗程序8.紅綠燈交通信號控製實驗程序9.數字鬧鍾實驗程序10.電子琴實驗程序11.計時器實驗程序12.二進製轉換為十進製BCD碼實驗程序13.外部內部同時中斷實驗程序14.AD轉換實驗程序15.8051對8051通訊實驗程序。 編程器及仿真器實驗：編程器和仿真器與單片機實驗係統連接極為方便,隻需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控製,用同一串口與計算機連接。編程器可對ATMEL的51係列單片機進行讀、寫、擦除、校驗、加密等操作。 掛箱實驗項目:1.定時計數器的應用 2.電子鍾控製係統 3.D/A轉換 4.交通燈控製係統 5.閃光等控製 6.A/D轉換應用係統 7.搶答器應用係統 8.查詢式按鍵係統 9.矩陣式按鍵係統 10.繼電器輸出接口 11.動態顯示應用 12.發射燈中斷控製。 仿真器指標：1.可仿真89C51、89C52、89S51、89S52、89C58 等等51內核的單片機， 2.直接支持 KEIL C51的IDE開發仿真環境，64K用戶可使用仿真程序空間,0000～FFFF，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用0000～FFFF的64K的仿真空間。3.RS-232通訊接口, 波特率 4.8 Kbps- 57.6 Kbps 自適應。4.仿真頻率0-40 MHz晶振可選,係統配置11.0592 MHz。5.程序代碼可以重複裝載,無需預先擦除用戶程序空間。 6.監控程序占用用戶的資源少,全速運行不占用資源。7.片內 64K 程序空間可以隨時進行在線程序更新， 可以調試長達幾千行的樓宇智能控製大型程序、鍵盤控製漢字液晶顯示大型程序。8.可單步、斷點、全速、可參考變量、RAM變量。 9.支持匯編、C語言，混合調試。 10.板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展11.采用工業級64K超大容量仿真芯片作為核心部件,抗幹擾能力級強，可仿真次數大於等於10萬次12.仿真頻率最高33/40MHz 13.支持同時最多10個斷點 。
（二）PLC可編程控製器單元
|
1．郵件分揀機實驗係統 |
8．交通信號等自控和手控實驗係統 |
|
2．電梯控製實驗係統 |
9．水塔水為自動控製按係統 |
|
3．機械手實驗係統 |
10．自控成型機實驗係統 |
|
4．五相步進電機控製實驗係統 |
1．自控紮剛機實驗係統 |
|
5．電機控製實驗係統 |
12．多種液體混合控製實驗係統 |
|
6．七段數碼實驗係統 |
13．自動送料裝車實驗係統 |
|
7．天塔之光實驗係統 |
| （三）變頻器單元：
|
1．開環係統實驗 |
7．速度定位係統實驗 |
|
2．多段速度運轉實驗 |
8．PID控製係統 |
|
3．閉環係統實驗 |
9．並用操作運轉實驗 |
|
4．程序運轉實驗 |
10．網絡控製實驗 |
|
5．速度反饋係統實驗 |
11．通訊操作運轉實驗 |
|
6．瞬時停電起動實驗 |
| |
|
