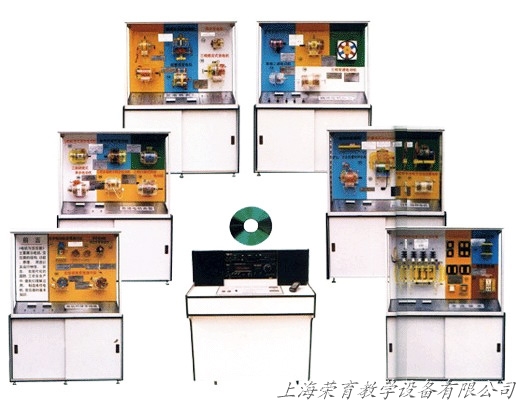

本套陳列櫃設備電機模型如下 :
1 、異步電動機演示原理:
此模型外殼為透明有機玻璃製作,在裝有旋轉蹄形磁鐵兩極間,中間裝有一隻能夠自由旋轉的小鼠籠轉子,磁鐵和轉子之間沒有任何機械聯接,磁鐵旋轉時,鼠籠就會跟著一起旋轉。
2 、異步電動機繞組分布和接線:
本電機外殼采用透明有機玻璃製作,定子三相繞組,在空間互差 120 0 ,通入三相交流電,它就能產生兩極旋轉磁場,從而實現電能向機械能的轉換,其定子繞組的聯接方法有兩種:星形和三角形,兩種接法可隨意切換使用。
3 、三相異步電動機的繞組分類:
定子繞組是由許多線圈按一定規律安放在定子槽中,以特定的形式聯接起來的,定子用透明有機玻璃製作而成,它的構成原則有:
1 、三相繞組必須對稱分布; 2 、每相繞組在定子內圓空間位置均勻分布,空間上互差 120 0 電度角; 3 、每相繞組分布規律相同
4 、三相異步電動機定子繞組
三相鼠籠異步電動機定子繞組的展開( 36 槽 4 極)雙層疊繞組 60 0 相帶整數槽繞組。
5 、變極調速原理演示儀
這裏采用換相法,在部分線圈反接的同時,適當改變某些線圈的相號,使各極都有及高的分布係數,但其出線較多,使用和控製不大方便。
6 、三相鼠籠式異步電動機
本模型外殼為透明有機玻璃製作。它主要由定子、轉子、軸承、端蓋、機座及風葉,接線板組成。定子是電動機靜止不動的部分,它作用是輸入功率帶動轉子轉動,轉子是電動機的旋轉部分,它由轉軸,轉子鐵芯和轉子繞組組成,它作用是輸出機械轉矩,把電能轉換成機械能,現在生產效率高。成本低,目前應用非常廣泛。
7 、三相繞線式轉子電動機
本模型外殼為透明有機玻璃製作,其定子結構與鼠籠電動機一樣,轉子繞組同定子繞組一樣接成三相對稱繞組,接成星形,經集電環,電刷裝置與外部電路相聯,以改善起動性能和對電機調速。
8 、單相電容式電動機
本模型外殼為透明有機玻璃製作,單相異步電動機的定子繞組,有一個稱為運行繞組或主繞組的另一個是起動繞組或副繞組。兩者在空間互為 90 0 ,在起動繞組中串接一個適當的電容工作時,起動繞組電流正好超前行繞組電流 90 0 ,這樣就建立起了旋轉磁場。單相電容式電動機,起動性能好,過載能力大,功效高,適用於家用電器、泵、小型機械等。
9 、直流電動機
模型外殼為透明有機玻璃製成,把直流電能轉換成機械能,並輸出機械轉矩的電動機稱為直流電動機,它用動力設備的最大特點是轉矩大,能夠均勻平滑地調節轉速。因此,在需要調節轉速的生產機械,常用直流電動機來拖動。
10 、三相永磁轉子同步電動機
模型外殼為透明有機玻璃製成,它的定子結構跟凸極同步電動機一樣,隻是轉子是用永磁鐵製成,不需要直流勵磁,殼體為臥式結構,開啟型自冷卻通風,一端軸延伸,適用於傳動通風機,水泵,及其它通風設備。
11 、三相凸極式同步電動機
模型外殼為透明有機玻璃製成,它主要有定子、轉子兩大部分組成,其定子和異步電動機定子結構相似,由機座鐵心繞組組成接入對稱三相電流,會產生旋轉磁場 . 轉子有明顯突出的磁極,稱為凸極同步電動機。因氣隙不均勻,轉子鐵芯又扁較粗,轉子繞組通入直流電產生直流勵磁。如果在外部短接轉子繞組,電機便會加速。
12 、直流發電機
定子由一對永久磁鐵形成固定磁場,當原動力拖動轉子旋轉時,轉子繞組作切割磁力線運動,在集電環上就形成正負電動勢。通過電刷引出,若接上負載,就有電流通過,這樣發電機就將機械變成了電能。
13 、懸掛式水輪發電機
水輪發電機可分為兩種:懸式、傘式。它主要由轉子繞組、定子繞組、推力軸承、滑動軸承、滾動軸承、機架及配套設備組成,適應山區中小型發電站。
14 、同步發電機
當原動力拖動轉子旋轉時,就得到一個機械的旋轉磁場,該磁場和定子繞組有相對運動,在定子繞組上就感應出交變的電動勢。
15 、矽整流發電機
由原動力拖動轉子旋轉,轉子繞組通以直流電勵磁就得到一個機械的旋轉磁場,定子繞組中就感應出三相對稱的交變電動勢,經矽整流後直接供給負載,這種直流發電機不利用電刷,減小電刷故障,提高了工作可靠性。
16 、三相感應式發電機
在定子上均勻分布有三相對稱繞組,轉子繞組以低壓直流電勵磁,當轉子高速旋轉時,定子繞組相對轉子作切割磁力線運動,通過電磁轉換,在定子繞組中就感應出三相對稱的交變電動勢。如果發電機拉有負載,就有三相電流通過,產生三相電力。
17 、交流串勵整流子式電動機
一般為兩極,定子有兩個勵磁繞組,勵磁繞組繞製成型後,套在鐵芯上的,鐵芯用矽鋼片製成這種電機轉速較高,輕載時可達到 2000r/min ,它的缺點是結構複雜、運行可靠差,運行時有火花。
18 、單相三速電動機
變速是改變定子鐵芯中繞組元件的連接方法既改變運行繞組的電抗,其實是改變轉差率調速中的調壓調速,通常用於電風扇、鼓風機,泵等減速時轉矩也相應減小的持續負載。
19 、直流伺服電動機
使用直流電源的伺服電動機,實質上就是他勵直流電動機,定子由矽鋼片衝製迭壓而成,磁極和磁輪相連,的優點是調速範圍寬廣而平滑,利用電樞控製,可有直線性的調速特性,超支轉矩大,反應靈敏,缺點是有換向器和電刷的滑動接觸,常因接觸不良,而影響運行的穩定性。
20 、三相雙速電動機
把三相異步電動機定子繞組采用不同接法,可以得到旋轉磁場的不同磁極對數,用一套繞組而得到兩種轉速,就叫單繞組雙速電機。這裏采用的是非倍極比 3 : 2 調速,變極電動機的轉子一般為籠形。
21 、三相反應式步進電機
定子每對極繞有一對繞組成一相,轉子是用矽鋼片或其它軟磁性材料製成,在定子磁極和轉子上開有齒分度相同的小齒,采用適當的齒數配合,使當 U 相磁極小齒與轉子小齒一一正對時, W 相互錯過 1/3 齒距, V 相互錯 2/3 齒距。
22 、直線電機工作的原理
電機由多相平衡電流係統供電時,繞組會在氣隙內建立一個原邊滑動磁場,滑動磁場切割轉子的一段導體,產生電勢和電流,載流導體與氣隙中的滑動磁場作用,會產生電磁力,在電磁力的作用下這段轉子作直線運動。
23 、礦山冶金超重特種電機
此電機機座為臥式,整體圓形,另設風機封閉自扇冷式,適用於冶金輔助傳動裝置和超重機設備動力裝置。
24 、防爆、通風異步電動機
防爆電機,在正常運行起動時不產生火花,電弧采用合理,適當的通風措施,降低各部分溫升限度,增強絕緣,提高導體連接可靠性,提高對固體異物與水的防護等級,適用於石油煤礦,化工有爆炸危險的場所。
25 、 YTD 電梯異步電動機
適用短時工作製,開啟式,籠形轉子籠條采用高電阻合金,起動轉矩較高,電機為開啟自冷式機座,可水平對分,采用獨立雙軸承,滾動軸承具有獨立底板,電機軸上裝有繩輪供提升轎用,旁邊裝有閘瓦製動器,安全性能良好。
26 、杯形轉子交流伺服電動機
交流伺服電動機的結構與一般單相電容異步電動機相似,定子繞組製成兩相,兩相繞組在空間相差 90 0 電度角,一個叫勵磁繞組 L ,另一個叫控製繞組 Lk ,其轉子結構鼠籠型和非磁性杯型,鐵磁性空心杯型三種。轉子伺服電動機轉動慣量小,應用於低速平穩運行的某種係統中。
27 、三相油浸式電力變壓器
主要由鐵芯,原、副繞組成,為了改善散熱條件,繞組和鐵芯浸入盛滿變壓器油的封閉油箱中,各繞組對外線路的聯接由絕緣套管引出。
28 、控製變壓器
由鐵芯和一組原繞組、一組副繞組組成,原繞組額定工作電壓為 380V 和 220V 兩種,副繞組有多組低於 36V 的安全電壓輸出,用來作機床工作的照明,指示和控製。
29 、升壓變壓器
是電力變壓器的一種,為了減少電力遠距離輸送的線路耗損,采用升壓的方法,此種變壓器通常用來輸變電站。
30 、調壓變壓器
自耦變壓器的一種,繞組的中間抽頭一般用碳刷做成,可滑動接觸,實行調壓。 |
