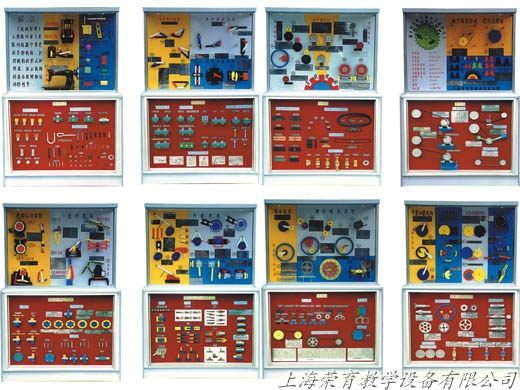

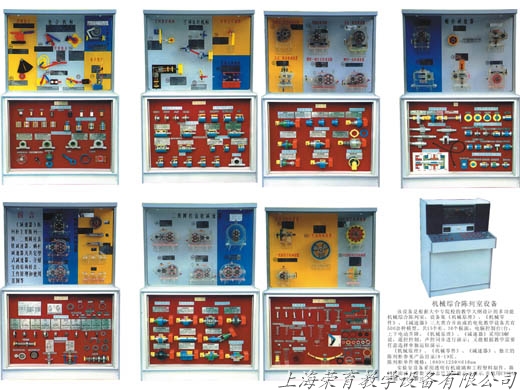

該設備是根據大中專院校、職業學校的教學大綱設計的多功能機械綜合陳列室是一套《機械原理》《機械零件》《減速器》共有500餘種模型分三大類合並成電化教學設備。共15櫃，30個板麵，上下電動升降電腦控製台一台。《機械原理》與《減速器》用CD解說，遙控控製，聲控同步進行演示；又根據教材，教學需要而任意選擇單獨運轉演示。製作材料采用進口有機板合硬聚氯加工；板麵附PVC一次成型作圖表和文字說明。演示形象逼真，運行自如可靠，製作工藝美觀。
    本產品特點：使用方便，占地麵積小，結構新穎實用，是一套現代化的機械課程陳列室設備。  規格:1250*610*1880mm

序號與名稱	固定櫃內容
第一櫃 機器與機構	前言、內燃機、蒸汽機、牛頭刨床、球麵高副、螺旋副、移動副、曲麵副、球麵副、圓柱副、轉動副
第二櫃 平麵邊杆機械的基本形式	鉸鏈四杆機構、曲柄搖杆機構2件，雙曲柄機械、雙搖杆機構2件、單移動副機構、曲柄滑塊機構、曲柄搖塊機構轉動導杆機構、移動導杆機構。雙移動副機構、曲柄移動導杆機構、雙滑塊機構、雙轉塊機構
第三櫃 平麵連杆機構	機構運動簡圖：泵2件、泵的簡圖2件、鄂式破碎機與簡圖、連杆機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機
第四櫃 凸輪機構的形成	盤形凸輪3件、滾子、尖端、平麵、移動凸輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回輪機構、球麵凸輪機構、圓錐凸輪機構、圓柱凸輪機構
第五櫃 齒輪機構的各種類型	平麵軸傳動：齧合直齒圓柱齒輪機構、內齧合直齒機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪傳動相交軸傳動：齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪傳動、相錯軸傳動：旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸杆蝸輪機構、弧麵蝸杆蝸輪機構
第六櫃 齒輪的基本性質	漸開線齒輪各部分的名稱、漸開線的形成、搖線的形成、齒線、模數、壓力解、齒高第數
第七櫃 輪係的基本形成	周轉輪係差動輪係行星輪係、定軸輪係合並一件、獲得大傳動比、實現特定的運動、運動的合成、旋輪線、用於傳動運動的分解、諧波運動減速器、擺線針輪行星減速器、汽車差速器、兩種運動
第八櫃 間歇運動機構	齒式棘輪機構2件、磨擦式棘輪機構、外齧合槽輪機構、內槽輪機構、球麵槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構2件、凸輪式間歇機構2件、停歇連杆機構、停歇導杆機構
第九櫃 組合機構	串聯組合：程擴大機構、換向傳動機構、並聯組合：齒輪連杆曲線、實驗給定軌跡的機構2件、實驗變速運動機構、同軸槽輪機構、誤差校正機構、電動馬遊藝機裝置
第十櫃 空間連杆機構	空間四杆結構：RSSR空間四杆機構、RCCR聯軸節單萬向節、雙萬向節、4R揉麵機構、RRSRR角度傳動的空間五杆機構、空間六杆機構的節薩勒特機構
第十一櫃 一級圓柱齒輪減速器	直齒圓柱齒輪減速器、斜齒圓柱齒輪減速器、人字齒輪圓柱齒輪減速器、齒輪、軸、齒輪軸、機蓋、機座
第十二櫃 二級圓柱齒輪減速器	二級展開式賀柱齒輪減速器、橋式起重機上減速器、分流式雙級圓柱齒輪減速器、同軸式采用大端蓋結構的二圓柱齒輪減速器、同軸展開式圓柱齒輪減速器
第十三櫃 蝸杆減速器	軸裝式二級齒輪減速器、立式二級齒輪減速器、雙蝸杆減速器、圓錐-圓柱齒輪減速器
第十四櫃 二級其它形式減速器	下置式蝸杆減速器、上置式蝸杆減速器、圓錐摩擦式離合器的立式蝸杆減速器、剖分式立式蝸杆減速器、立式整體蝸杆減速器、蝸杆、蝸杆軸
第十五櫃 典型減速器	諧波齒輪減速器、一級圓錐齒輪減速器、行星齒輪減速器、擺線針輪減速器、少齒差漸開線行星齒輪減速器

序號與名稱	活動櫃內容
第一櫃 螺紋聯接的基本內容	螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、單線螺紋、雙線螺紋、三線螺紋 螺紋聯接類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。 螺栓11件、螺紋4件、螺釘9件、緊定螺釘5件、螺母12件、墊圈7件
第二櫃 螺紋聯接	摩擦防鬆：對頂螺母、鎖緊墊圈收口防鬆螺母、開縫收口、帶尼龍圈防鬆母、彈簧墊圈、機械防鬆：止動墊圈、止動墊圈與圓螺母、開口銷與六角開槽螺母、串聯鋼絲橫向載荷與減載裝置：斜墊圈、凸台、沉頭坑、減載套筒、減載鍵、減載銷、提高聯接強度的措施：加彈性元件、內斜螺母、空心螺栓、腰狀螺栓、大圓角螺栓、沉割螺母、螺紋聯接的裝拆
第三櫃 鍵、花鍵和銷聯接	鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵 花鍵聯接：矩形花鍵3件、漸開線花鍵2件、三角形花鍵 銷聯接：圓柱銷3件、圓錐銷4件、導形銷3件、安全銷3件、定位聯接安全
第四櫃 鉚、焊、粘和過盈聯接	鉚接：常用鉚釘的型式、搭接、單搭板對接、雙搭板對接、組合接頭 焊接：坡口型式、搭接、對接、角接 粘接：板接、管接、角接 過盈聯接：圓柱麵過盈聯接、圓錐麵過盈聯接
第五櫃 帶傳動的主要類型	平帶的材料與接頭：皮革帶、編製帶、膠帆布平帶、高速環型膠帶、錦綸片複合帶、斜麵階梯接頭、膠帶的接頭、皮革線接頭、V帶, 的結構與型號：O型、A型、B型、D型、E型、寬V帶、活絡V帶、其它傳動帶、聯組V帶、普通V帶、雙麵V帶、多楔帶、圓帶、梯形齒同步帶、帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪
第六櫃 帶傳動	V型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置平帶傳動：張緊輪裝置、同步帶傳動
第七櫃 鏈傳動	傳動鏈：滾子鏈、內鋟片腦套筒、滾子、外鏈片及銷軸、內鏈片、外鏈片、單節距、雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶骨導片形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方櫃鏈、圓環鏈、鏈傳動的布置與張緊
第八櫃 齒輪與蝸杆傳動	齒輪的結構：齒輪軸2件、實習式齒輪2件、腹板式齒輪2件、輪幅式齒輪蝸杆的類型：阿基米德圓柱蝸杆、法向直廓蝸杆、直線型環麵蝸杆；蝸杆的結構：整體式蝸輪、輪箍式蝸輪螺栓聯接式蝸輪、鑲鑄式蝸輪、齒輪傳動
第九櫃 滑動軸承	軸瓦與襯的材料：軸與合金、青銅、黃銅、灰鑄鐵、微型軸承橡膠、尼龍、四氯、酚醛樹脂、油槽的結構形式5件；推動軸承的形式：實心、空心、單環、多環、滑動軸承的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、自動調心滑動軸承、固定瓦推力軸承、自位調心滑動軸承、可傾三反軸瓦、連杆、靜壓軸承
第十櫃 滾動軸承	內圈、保襯架、外圈、球、短圓柱滾子、長圓柱滾子、螺旋滾子、圓錐滾子、鼓形滾子、滾針類型與代號：深溝球軸承、調心球軸承、圓柱滾子軸承、調心滾子軸承、滾針軸承、螺旋滾子軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承、尺寸係列：直徑係列，內圈固定外圈轉動、外圈固定內圈轉動、滾支軸承的安裝方法、滾動軸承拆卸工藝、內徑係列7件、寬度係列4件
第十一櫃 滾動軸承組合設計	內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒；外圈的固定法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯、組合設計：丙端固定式3件、兩端遊動、一端固定一端遊動2件；頂緊與調整：滾動軸承的調整；滾動軸承的頂緊密封：毛氈式、皮碗、環隙式、迷宮式、螺紋式、軸承座
第十二櫃 聯軸器	彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸、滑塊軸器、剪銷式安全聯軸器
第十三櫃 離合器	牙嵌離合器矩形牙、梯形牙、正三角形牙、鋸齒形牙、齒輪離合器、單圓盤摩擦離合器、圓錐摩擦離合器、多賀盤摩擦離合器、牙嵌式安全離合器、離心離合器、超越離合器
第十四櫃 軸的結構與類型	轉軸、心軸傳動軸、齒輪軸、花鍵軸、蝸杆軸、曲軸、凸輪軸、軟軸、軸的結構設計：鍵聯拉、花鍵聯接、成形聯接、銷搓接、過盈聯接、軸肩-銷緊擋圈、軸肩-彈性擋圈、軸肩-賀螺母、軸肩-雙圓螺母、軸肩-套筒、軸肩-軸端擋圈2件、圓錐形軸頭-軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽平緊聯接、軸轂部分平緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接
第十五櫃 彈簧與潤滑與密封	拉伸彈簧：圓鉤環、半圓鉤環、偏心鉤環、鏈形閉合端拉簧、可調接簧、壓縮彈簧：端麵拚緊磨平彈簧、端麵不接緊不磨平彈簧、矩形載麵壓縮彈簧、圓鏈螺旋彈簧、中凸彈簧、中凹彈簧扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧其它彈簧：碟形彈簧、蛇形彈簧、平麵蝸卷彈簧、板簧、並列組合彈簧：直列組合彈簧、轉換機構潤滑裝置：壓配式壓注油杯、油繩式油杯、旋蓋式油杯、接頭式壓注油杯、直通式注油杯密封件：O型橡膠密封圈2件、矩形橡膠密封圈2件、尼龍墊片、銅紙墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片切口：插入搭接、活塞環、斜搭接、雙口型油封、T型油封、Y型油封、V型油封

教學綜合陳列櫃	《機械零件》示教陳列櫃	DVD解說、電腦控製機械綜合陳列櫃
	《金屬工藝學》陳列櫃（配電腦主控台)	《機械基礎>》聲動同步CD解說示教陳列櫃
	《減速機、減速器》聲動同步CD解說示教陳列櫃	電腦控製、聲控同步、CD解說《機械設計基礎》示教陳列櫃
	《機械零件設計》陳列櫃	《機械原理》聲動同步CD解說示教陳列櫃
	《泵、閥》陳列櫃	《建築構造》陳列櫃（配電腦主控台）
	《化工工藝學》陳列櫃	《電機與變壓器》教學陳列櫃
	《機械製圖》示教陳列櫃	《金屬切削刀具》示教陳列櫃
	《公差配合》示教陳列櫃	《鉗工工藝學》示教陳列櫃
	車工工藝學陳列櫃	DVD解說 聲控同步《機械設計基礎》示教陳列櫃
改進型教學陳列櫃	《機械零件》示教陳列櫃（鐵皮櫃）	《機械原理》聲動同步CD解說示教陳列櫃（鐵皮櫃）
	《車工工藝學》示教陳列櫃(鐵皮櫃)	《金屬工藝學》陳列櫃（鐵皮櫃)
	鉗工工藝學示教陳列櫃(鐵皮櫃)	CD解說《模具》示教陳列櫃
	機械零件陳列櫃，全鋁製	真實性機械製圖陳列櫃(鋁、有機玻璃、木製)
	機械原理示教陳列櫃，全鋁製	《機械創新設計》陳列櫃
	《大型量具》示教陳列櫃	《機床夾具》示教陳列櫃
	《焊、鉚工藝學》示教陳列櫃	《金屬切削》示教陳列櫃
	《金屬切削刀具》示教陳列櫃	機械零件示教陳列櫃教學陳列室
	微電腦控製、DVD解說、聲控同步《金屬工藝學》示教陳列櫃	電腦控製、DVD解說、聲控同步《模具》示教陳列櫃
	微電腦控製、DVD解說、聲控同步《減速器》示教陳列櫃	微電腦控製、DVD解說、聲控同步《機械基礎》示教陳列櫃
	微電腦控製、DVD解說、聲控同步《機械原理》示教陳列櫃	微電腦控製DVD解說 聲控同步機械原理、減速器、機械零件綜合陳列櫃
微機控製	數字化多媒體《減速器》示教陳列櫃	數字化多媒體《機械設計基礎》示教陳列櫃
	數字化多媒體《機械基礎》示教陳列櫃	智能型數字化多媒體《機械原理》示教陳列櫃
友情提示：本公司設備不斷改進更新、具體請電話谘詢.
