YL-9001M型數字化多媒體語音實驗室
YL-9001M型數字化多媒體語音實驗室是基於ATM網絡規則,利用目前數字傳輸技術及語音處理技術研製出的專業語音學習係統。本係統不僅實現傳統語音室的所有功能,而且徹底解決了以太網語音室存在的語音延遲與斷裂的問題,同時引入了開放式自主學習、網絡教學、視頻教學等概念。是學校開展聽、說、讀全方位語言教學的最佳解決方案。
係統采用全數字化網絡傳輸,從教師主計算機到語音交換主機到語音交換分機再到學生終端全部采用數字電路。在整個數字信號傳輸過程中,不存在任何電磁波幹擾,充分運用數字信號抗幹擾能力來實現語言教學的需要。
係統采用ATM傳輸協議機製,對話聲音延遲在3ms以內,徹底消除以太網傳輸的語音延時和斷裂的問題。采用先進的混音算法與降噪技術,再現完美音質。
數字化語言實驗室首先是語言實驗室。在功能上  完全實現了傳統語言實驗室的所有必備功能。如音視頻廣播教學、示範教學、師生對講、分組討論、外接媒體、資源管理、計費管理等。
數字網絡語音室必須滿足當前外語教學改革的需要。能夠實現自主學習、網絡化聽說讀寫考試、變速不變調、同聲傳譯等創新教學功能。
係統完美結合ATM傳輸網絡與TCP/IP網絡的優勢,具有強大的網絡化多媒體語言教學功能,同時能拓展升級電化教室語言教學功能。可以輕鬆將學校電化教室和多媒體教室升級為專業語音室。 提高產品化水平,將數據線和電源線壓膜成一根線,大大簡化了線路。學生終端采用10V低壓供電,既保證了學生使用的安全性,又便於安裝維護。 |
|
|

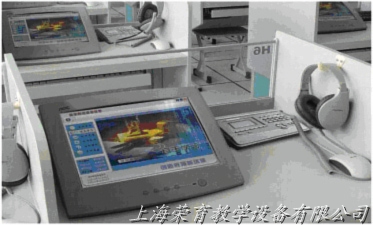

1.學生座全貌
學生座位配備語言學習終端、耳機與話筒,每兩個學生共享一個標準顯示器,供視頻教學用 |
|
|
2.語言學習終端
針對語言學習自主開發的網絡終端,采用128*64點陣的3寸液晶屏,可顯示4×8個漢字字符或4×16個英文字符。 |
|
|
3.語音通信交換主機、分機
采用ATM協議方式,交換主、分機主要完成教師機與學生終端之間的高速數據交換。交換主機傳輸速率256M,可聯接8個交換分機,交換分機傳輸速率32M,可聯接8個學生終端。 |
|
|
4.網絡服務器與教師機
采用P4 處理器、硬盤80G以上的品牌電腦,完成了網絡數據儲存和處理,同時作為教師控製主機,提高數據交互速度,降低係統成本。 |
|
|
5.多媒體語音交換網卡
專業化語言信號傳輸的網卡,ATM方式256M,可驅動256個用戶終端。 |
|
|
6.壓模線 主要由數據雙絞線和10V電源線合成,線路與接插口一次壓模成型。安裝簡單,安全可靠。 |
|
7.耳機
根據用戶需求選配。 |
| |
|
|
課堂教學係統 |
|
本地庫資源播放 |
聲文同步 |
示範教學 |
|
DVD、展台、錄象機、錄音機或卡座等音、視頻資料播放 |
同聲傳譯 |
插話講解 |
|
分班教學 |
語音變速播放(±50%) |
師生對講 |
|
學生呼叫 |
教師講評 |
視頻廣播 |
|
課堂錄音 |
分組討論 |
電子白板 |
|
自主學習係統 |
|
聽讀/聽力/閱讀資料點播 |
自主變速點播(±50%) |
教師監聽 |
|
跟讀、複聽、快進、快退 |
自我測試 |
高保真口語錄音 |
|
電子考場係統 |
|
(AB卷、分班)考試方式 |
高保真口語考試(分組式、問答式) |
高保真口語考試(分組式、問答式) |
|
純文本題考試 |
成績管理(查詢) |
翻譯考試 |
|
試卷評閱(手動、自動) |
成績分析 |
素材庫管理(添加、修改、刪除) |
|
試題庫管理 |
|
|
|
資料管理係統 |
|
素材庫初始化 |
素材庫管理(添加、修改、刪除、) |
資料檢索 |
|
試題庫管理 |
學生管理 |
計費管理 |
|
係統設置 |
|
用戶管理 |
終端檢測 |
座位初始化 |
|
係統參數設置 |
|
| |
|
|
項目 |
數字語言學習係統技術規範 |
主要設備技術指標 |
|
產品使用條件 |
溫度:0~40℃;
相對濕度:20%~80%;
大氣壓:86~106kPa. |
溫度:0~40℃;
相對濕度:20%~90%;
大氣壓:86~106kPa. |
|
電源條件 |
電源電壓:電流220±22V;
電源頻率:50±2.5Hz |
電源電壓:電流220±22V;
電源頻率:50±2.5Hz |
|
頻率響應 |
125Hz~10.0kHz(±2dB),16位以上(含16位)線性采樣 |
125Hz~10.0kHz(±2dB),16位以上(含16位)線性采樣 |
|
聲音延遲 |
聲音延遲30ms以內(在64座容量條件下,進行32組同時對話時) |
聲音延遲3ms以內(在64座容量條件下,進行32組同時對話) |
|
對講延遲 |
同時進行12人四組對話時,每組內聲音傳輸延時≤50ms |
同時進行12人四組對話時,每組內聲音傳輸延時≤10ms |
|
穩定性 |
一次啟動成功率>80%,開啟係統主控機啟動時間在3分鍾以內 |
一次啟動成功率>99%,開啟係統主控機啟動時間在3分鍾以內 |
|
聲音斷裂 |
斷裂時間為0(在教師主控機和學生終端之間) |
斷裂時間為0(在教師主控機和學生終端之間) |
|
失真度 |
失真度<5%(在教師主控機和學生終端之間) |
失真度<1%(在教師主控機和學生終端之間) |
|
可靠性 |
學生終端平均無故障時間(MTBF)大於4000小時 |
學生終端平均無故障時間(MTBF)大於6000小時 |
|
負載能力 |
一台教師主控機負載能力≥100台學生終端 |
一台教師主控機負載能力≥128台學生終端 |
|
錄音時間 |
錄音時間≥50分鍾(學生終端語音信號數字化錄音) |
錄音時間≥60分鍾(學生終端語音信號數字化錄音) |
|
變速播放速度比 |
在保證語音不變調(無明顯感覺)的條件下,可調整語音播放速度範圍為±30% |
在保證語音不變調(無明顯感覺)的條件下,可調整語音播放速度範圍為±50% |
|
終端輸出 |
每個學生終端配有模擬音頻輸出接口 |
每個學生終端配有模擬音頻輸出接口 |
|
網絡資源平台 |
資源庫的存儲容量應達到200G以上 |
資源庫的存儲容量達到1000G以上 | |
|
