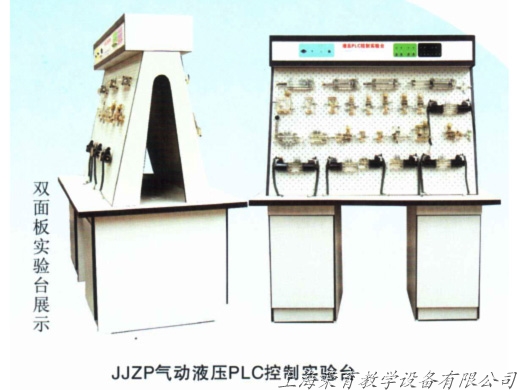

1、實驗係統采用“二合一雙麵板”結構，既一張實驗桌配置兩套實驗設備，可供兩組四位同學同時進行實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
2、實驗氣動元件均裝有帶彈插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
3、實驗氣源壓力低；電器控製采用低壓直流24V電源；實驗氣路、控製電路安全可靠。
4、電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製。同時，還可以采用獨立的繼電器控製單元進行電氣控製的優越?勝，加深對PLC可編程序的了解及掌握。
5、該係統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用範圍廣。

主要技術參數：
PLC可編程序控製器：鬆下PFl一C14型主
機，8輸入、6輸出(繼電器輸出方式)。直流電
源：輸入AC 220V輸出DC 24V／3A
空氣壓縮機(小型機基本配置)
電源：AC 240V  電機功率：360W
公稱容積：1 0L  額定輸出氣壓O．7MPa
實驗台外形尺寸：1600×1000×1860(mm)
實驗工作板麵尺寸：1400×900(mm)
實驗台配套電腦桌一台可存放實驗元件：
尺寸：1000×600×760(mm)

氣動元器件配置：
空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥。行程閥，單向閥，節流閥，單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸。
電氣控製器件：直流24V(3A)電源單元。PLC可編程序控製器(日本鬆下FPl一C14)，PLC電氣控製輸入單元，PLC電氣控製輸出單元，繼電器控製單元，行程開關(常閉、常開)。
