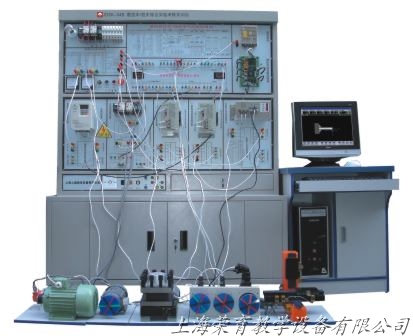

RYSK-40B 數控車/銑床綜合智能實訓考核實驗台
RYSK-40B數控車/銑床智能綜合實訓考核實驗台適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。
RYSK-40B數控車/銑床智能綜合實訓考核實驗台也適合技工學校機電類專業《電氣設備維修》《數控設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。
|
|
一、產品組成部分
RYSK-40B數控車/銑床智能綜合實訓考核實驗台是由RY車床數控係統和RY銑床數控係統、機床電氣控製接口板、主軸變頻調速實驗模塊和三相電機與編碼器組、全數字交流伺服驅動及伺服電機輸入輸出模塊、步進驅動及步進電機輸入輸出模塊、自動刀架控製模塊、開關電源、三坐標限位演示器等組成。 二、可開設的實驗實訓考核項目
▲ 數控車床/銑床係統操作編程實驗（圖形同步演示）
▲ 數控車床/銑床係統控製主軸變頻單元的調試運行與故障診斷實驗
▲ 數控車床/銑床係統控製全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床/銑床電氣控製設計與分析實驗
▲ 數控車床/銑床係統控製步進電機運行與故障診斷實驗
▲ 電動刀架控製原理實驗及接線與故障診斷實驗
▲ 數控車床係統控製機床螺紋加工實驗
▲ 數控車床/銑床的冷卻與照明及故障診斷實驗
▲ 絲杆螺距誤差補償實驗
▲ 數控車床/銑床係統脈衝當量設計控製實驗（3軸任意設計）
▲ 數控車床/銑床故障設計排除考核28項 |
|
三、實驗台控製係統配置：
它由標準的PC硬件組成、DOS和XP操作平台、顯示界麵17’’純平顯示器、CPU2.8G、時尚粉烤機箱、內存256M、硬盤80G、超薄鍵盤、3D鼠標、52倍速CD－ROM等組成
四、實驗台特點：
1、一台主機內置車床控製係統和銑床控製係統。可隨時切換控製係統操作。
2、實驗台X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元。
3、車床二維圖形仿真演示；銑床三維線條圖形演示。
五、技術性能：
1、輸入電源：三相四線製380V交流電源。
2、結構：考核櫃為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW 5、考核櫃尺寸：1370×600×1890mm |
|
