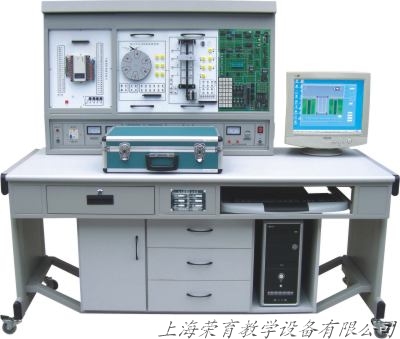

RYSY-01B 型PLC可編程控製係統、單片機實驗開發係統、自動控製原理綜合實驗裝置
一、概述
RYSY-01B型PLC可編程控製係統、單片機實驗開發係統、自動控製原理綜合實驗裝置是在“RYSY-01型PLC可編程控製器實驗係統”的基礎上增加“單片機實驗開發係統”和“自動控製理論實驗係統“，做到一機多用、資源共享、便於管理。單片機實驗開發係統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗係統的基礎上，增加8088十六位微機原理和接口實驗。一體化設計，隻需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平台，  既可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用於《MSC-51單片機原理與接口》、《MCS-96單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。 由MCS-51/96CPU卡組成的單片機仿真實驗係統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所需的工作量，節約了課堂時間，從事單片機應用開發教學實驗的科研人員根據各自的實際需要選擇使用該實驗係統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套裝置設計合理。
自動控製理論實驗係統是配合院校開設自動化類專業的“自動控製理論” 、“過程控製”、“自動控製係統”、“化工自動化”、“計算機控製”等課程而設計的小型電子實驗模擬教學實驗裝置，使用簡單、方便、參數選擇範圍大，可靈活地對控製係統進行電子模擬。全套裝置設計合理、功能強大、操作簡單方便。 |
|
二、係統構成
1、PLC可編程控製器實驗屏(同RYSY-01型可編程控製實驗裝置)
2、PLC可編程控製器實驗裝置(同RYSY-01型可編程控製實驗裝置)
3、PLC可編程控製器實驗台(包括PLC主機及配套設備，同RYSY-01型可編程控製實驗裝置).
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、51/96/8088/8086三合一單片機實驗開發係統（包括係統主板、軟件、步進電機實驗模塊、溫度自動控製實驗模塊、直流電機實驗模塊、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）。
三、技術參數
◆PLC主機：輸入：24點 輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm3
|
|
|
3、自動控製理論實驗開發係統：
（1）典型線型環節的模擬 （2）二階係統的階躍響應
（3）三階係統的頻率響應 （4）線性係統穩定性的研究
（5）控製係統的校正 （6）典型非線性特性
（7）非線性控製係統特性分析
|
|
